在對接焊縫超聲波探傷過程中, 常常會遇到焊縫結構、儀器、探頭及耦合不良等因素引起的反射回波。這些反射回波不是由焊縫內部缺陷引起的, 所以稱為干擾回波或稱為偽缺陷波。由于干擾回波的存在, 影響了對焊縫缺陷的準確判斷, 增加了判斷的復雜性, 容易造成誤判和漏判。為了表征干擾的影響, 較準確地判斷焊縫內部缺陷, 系統地、熟練地掌握超聲波探傷的理論知識, 結合儀器、探頭及焊縫實際結構進行綜合判斷。在諸多干擾回波中,由焊角所引起的干擾回波是超聲波探傷中最常見的。本文總結了對接焊縫超聲波探傷過程中最常見的幾種焊角干擾回波的產生原因與判斷方法, 以加深操作者對其特征的認識與掌握, 簡捷地排除其干擾, 準確地判定缺陷, 并能對其他類型的干擾回波做出正確的分析與判斷。

1 焊角回波的分析與判斷

1.1 焊角回波產生原因

焊角回波的產生原因主要是由于焊角處輪廓法線方向與超聲波主聲束入射方向相同或相近, 部分聲能沿原路徑返回, 其反射信號被探頭接收, 在示波屏上顯示為回波。

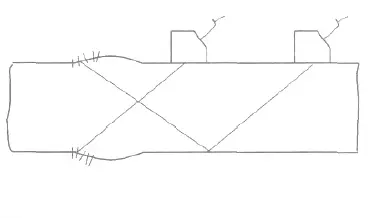

圖1 為焊縫余高過大, 引起焊角處突變過渡示意圖。當使用某一范圍內的K 值探頭進行探傷時,其聲波入射方向與焊角處輪廓法線方向相同或相近, 產生焊角回波。而且由于凹面反射的聚集作用,焊縫余高越大, 聚集面越大, 反射聲能越集中, 焊角回波越強。對于自動焊縫, 余高雖然不大, 但焊角處常會突變過渡, 同樣會產生焊角回波。如果余高很小,幾乎沒有聚集作用, 而且反射面小, 其焊角反射信號微弱, 在正常靈敏度條件下則不足以引起焊角回波。

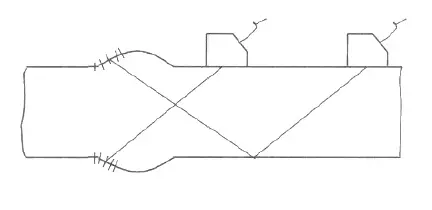

當焊縫余高不大, 且焊角處平坦過渡時(如圖2), 其焊角處輪廓法線方向與超聲波入射方向夾角很大, 不易產生焊角回波。

總之, 焊角回波與焊縫余高、焊角過渡狀況、焊縫的外型、探頭入射角及探傷靈敏度等因素有關。焊縫余高越大, 焊角處突變?cè)搅? 其輪廓法線傾斜越大, 出現焊角回波的可能性就越大。

1.2 焊角回波特征及判斷方法

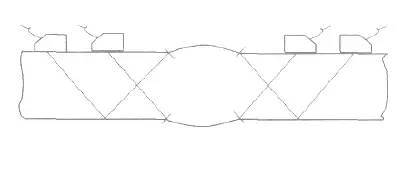

1.2.1 焊角反射回波具有單側檢測特征。只有遠離探頭一側的焊角才可能產生焊角回波, 即焊角回波只能在與其相對的一側才能探測到。如圖3 所示, 靠近探頭側的焊角由于其輪廓法線方向與超聲波入射方向近于垂直, 不產生焊角反射。而焊趾裂紋和咬邊反射在焊縫兩側都能探測到, 根據這一特征可采用雙側探測法予以區別。

1.2.2 焊角回波在示波屏上回波位置所代表的深度和水平距離與焊角位置基本相同。一般情況下,1次波發現的焊角回波深度應等于或稍大于2倍母材厚度T, 焊趾裂紋和咬邊反射的深度則符合下式:1 次波時: h≤T; 2 次波時: h≤2T。但由于儀器調節誤差、檢測誤差等原因, 或由于母材厚度減薄、對口錯邊、不等厚板對接等原因, 焊角回波深度也可能小于母材厚度, 此時易與缺陷波相混淆, 應結合焊縫實際結構仔細檢測判別。

1.2.3 2 次波檢測時, 可用手指沾油拍打遠離探頭側的焊角, 焊角回波會明顯跳動。

1.2.4 探頭沿焊縫方向平行移動時, 焊角回波的水平及深度位置基本不變, 回波幅度變化不太劇烈。而焊趾裂紋和咬邊的回波幅度變化劇烈, 波形尖銳, 且位置可能發生變動。

2 焊角處引起的“山形回波”

2.1 產生原因

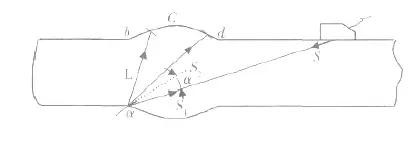

如圖4 所示, 當超聲波主聲速方向與焊角處輪廓法線方向之夾角α小于第三臨界角αⅢ時, 界面處除反射1 個橫波S2 外, 還會產生1 個變型縱波L。當α遠小于αⅢ時, 變型縱波L 會射至c、b 等處, 相應地, 反射橫波S2 會射至c、d 等處, 這些地方的輪廓法線方向與聲波入射方向相同或相近, 因此會在示波屏上產生2 個反射回波, 即L 與S2。另外, 由于α較小, 入射聲速S 的一部分會直接由焊角處返回探頭, 形成焊角回波S1。這樣, S1、S2 與L 波形成1 個如漢字“山”形的回波群, 故稱“山形回波”。

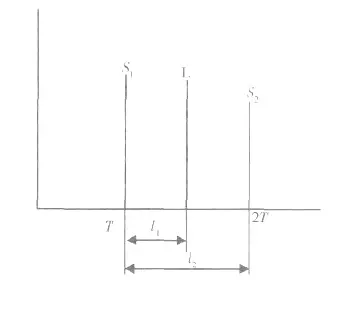

圖5 所示為1 次波檢測的“山形回波”, 在辨別不清時, 易誤判為熱影響區裂紋: 按通常的定位方法計算, 則山形回波既有一定深度, 其水平位置在探頭對側的熱影響區上, 且回波能量較強, 又有一定長度, 隱顯熱影響區裂紋特征。2次波檢測的“山形回波”, 其S1 波位于2 倍板厚2T 位置附近。

2.2 “山形回波”的特征及判斷方法

2.2.1 如圖4 所示, “山形回波”中L 波與S2 波聲程相近, 但L 波為變型縱波, 而縱波聲速遠大于橫波聲速, 所以在熒屏上L 波落在S2 波之前。以鋼焊縫為例, 其縱波聲速CL=5 900 m/s, 橫波聲速CS=3 230 m/s, 設L 波與S2 波聲程相等, 則l1/l2=CS/CL=0.55(l1、l2 見圖5), 即在熒光屏上, L 波位于S1 與S2 波之間距的0.55 倍處( 與S1 的距離) 。而S2 波在熒屏上的具體位置則與定位方法有關。設S2 波的實際聲程為SⅡ, 則:

深度定位時:

l2=SⅡ·cos(tan- 1K) ( 1)

水平定位時:

l2=SⅡ·sin(tan- 1K) ( 2)

根據公式( 1) 和公式( 2) , 可計算出S2 波和L 波在熒屏上出現的位置, 但這只是一種輔助判斷法。

2.2.2 由于“山形回波”是從焊縫表面反射的, 同樣可用手指沾油拍打焊縫表面, “山形回波”會明顯跳動。

2.2.3 “山形回波”是由于焊角回波所派生的, 而焊角回波只能在與其相對的一側才能檢測到, 所以“山形回波”也具備這一單側檢測特征。即同一個“山形回波”只能在焊縫一側檢測到, 換到另一側檢測時,可能出現另一個“山形回波”, 但絕不會出現同一個

“山形回波”。因此, 可以用雙側檢測法將“山形回波”與缺陷區別開來。

2.3 特殊的“山形回波”

需要指出的是, 由于各反射源的反射面積及法線方向不同, 引起反射回波能量及回波方向的差異,因此“山形回波”并不總是3 個波峰一起出現。有時候只有1 個S2 波或L 波, 有時候則是這3 個波中2 個一起出現, 有時候探頭適當轉動一下后3個波形又可以展現出來。

另外,S2 波和L 波還可以分別派生出2個子波, 在能量足夠且各子波入射方向與入射點處輪廓

法線方向相近時, 各子波返回探頭, 在熒屏上出現一個復雜的“山形回波群”。這種復雜“山形回波群”也并不總是幾個波峰同時出現, 有時只是其中幾個波峰的組合。

無論“山形回波”怎樣變化, 只要結合上述特征進行綜合判斷, 總是可以將其與缺陷波區別開來。

3 結論

3.1 需對熒屏上檢測出來的波形進行分析判定。

3.2 對于某一波形要分析它的特征, 絕不可單憑1個或2個特征下結論。某一波為缺陷波, 它就應具有該缺陷波的特征, 即使由于種種原因該缺陷波的部分特征表現不明顯, 也不應出現和該缺陷波相矛盾的特征。另外, 某些干擾回波可能出現類似于缺陷波的一些特征, 但它一定會表現出和缺陷波相矛盾的特征。

3.3 準確定位, 合理選用探頭, 事先熟悉焊縫結構,兩側探測, 拍打相應部位等都是鑒別真?zhèn)稳毕莼夭ǖ姆椒ā?

3.4 超聲波探傷是一門比較復雜的檢測技術, 但只要掌握了正確的分析與判斷方法, 并注重實驗比對和經驗積累, 就能夠比較準確地做出評判。
